1. Kondisi [Kembali]
Ambil sebuah transistor PNP, hubungkan kaki basis dengan salah satu kaki ohmmeter, kaki kolektor dengan kaki ohmmeter lainnya, dan kaki emitor ke ground, lalu amati dan catat angka pada ohmmeter.

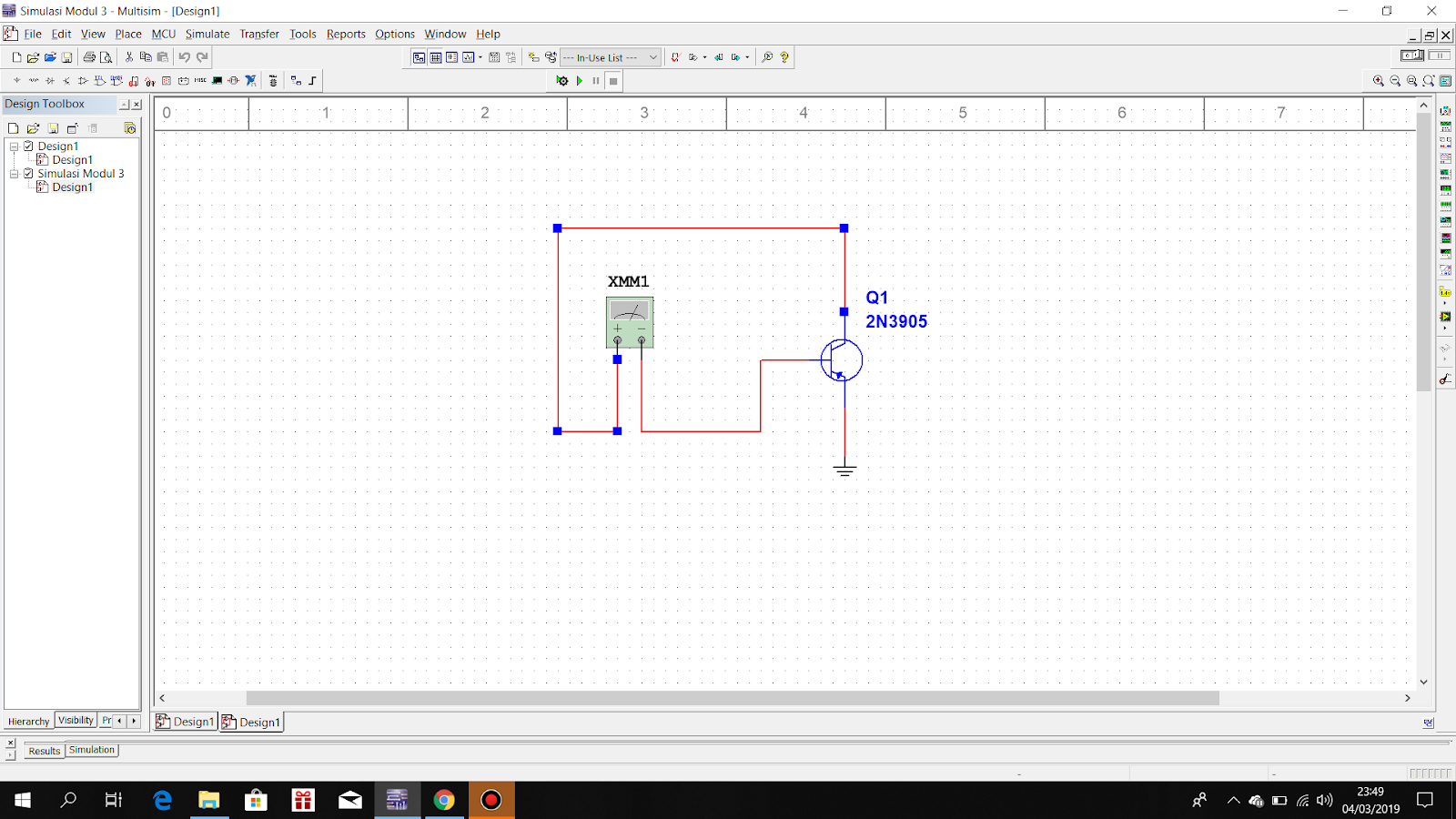

2. Gambar Rangkaian [Kembali]
3. Video Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Dari rangkaian diatas dapat dilihat.Kaki kolektor pada transisstor PNP merupakan semikonduktor tipe P yang merupakan anoda yang dihubungkan dengan kutub positif pada ohmmeter.Kaki basis merupakan semikonduktor tipe N sebagai katoda untuk dihungkan dengan kutub negatif pada ohmmeter.Dan kaki emitor semikonduktor tipe yang dihubungkan ke ground.Maka akan tampil pada display ohmmeter nilai hambatan dari transistor tersebut.
5. Link Download [Kembali]
Ambil sebuah transistor PNP, hubungkan kaki basis dengan salah satu kaki ohmmeter, kaki kolektor dengan kaki ohmmeter lainnya, dan kaki emitor ke ground, lalu amati dan catat angka pada ohmmeter.
2. Gambar Rangkaian [Kembali]
Dari rangkaian diatas dapat dilihat.Kaki kolektor pada transisstor PNP merupakan semikonduktor tipe P yang merupakan anoda yang dihubungkan dengan kutub positif pada ohmmeter.Kaki basis merupakan semikonduktor tipe N sebagai katoda untuk dihungkan dengan kutub negatif pada ohmmeter.Dan kaki emitor semikonduktor tipe yang dihubungkan ke ground.Maka akan tampil pada display ohmmeter nilai hambatan dari transistor tersebut.
5. Link Download [Kembali]
- Rangkaian
- Video Simulasi
