Fixed Logic Versus Programmable Logic


[Kembali Ke Menu Sebelumnya]

1. Tujuan [KEMBALI]
      1. memahami materi mengenai fixed logic versus programmable logic
      2. membuat rangkaian simulasi fixed logic versus programmable logic

2. Daftar Kompen [KEMBALI]

  • Inverter
Pengertian Inverter termasuk rangkaian elektronika daya yang biasanya berfungsi untuk melakukan konversi atau mengubah tegangan DC (searah) menjadi tegangan AC (bolak-balik).
Inverter Sebenarnya adalah kebalikan dari converter atau yang lebih dikenal dengan adaptor yang memiliki fungsi mengubah tegangan AC (bolak-balik) menjadi tegangan DC (searah).
Seperti yang kita ketahui, saat ini telah ada beberapa topologi inverter yang tersedia, dimulai dari jenis inverter yang memiliki fungsi hanya dapat menghasilkan tegangan bolak balik saja atau push pull inverter hingga dengan inverter dengan kemampuan hasil tegangan sinus murni tanpa efek harmonisasi.
  • Resistor


Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom.
Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik Dalam sejarah, kata ohm itu diambil dari nama salah seorang fisikawan hebat asal German bernama George Simon Ohm. Beliau juga yang mencetuskan keberadaan hukum ohm yang masih berlaku hingga sekarang.



  • Gerbang Logika AND
Hasil gambar untuk gerbang logika and

Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali. Contohnya : Z = X.Y atau Z = XY.
            Tabel Kebenaran Gerbang AND (AND Gate)
  • Gerbang Logika OR
Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0. Simbol yang menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X + Y.


Tabel Kebenaran Gerbang OR (OR Gate)
3. Landasan Teori [KEMBALI]

     Fixed Logic Divece seperti perangkat logika tetap seperti gerbang logika atau multiplexer atau flip-flop melakukan fungsi logika yang diberikan yang dikenal pada saat perangkat pembuatan, perangkat logika yang dapat diprogram dapat dikonfigurasi oleh pengguna untuk melakukan berbagai fungsi logika. Dalam hal pengaturan skematik internal dari dua jenis perangkat, sirkuit atau blok bangunan dan interkoneksinya dalam perangkat logika tetap bersifat permanen dan tidak bisa diubah setelah perangkat diproduksi.

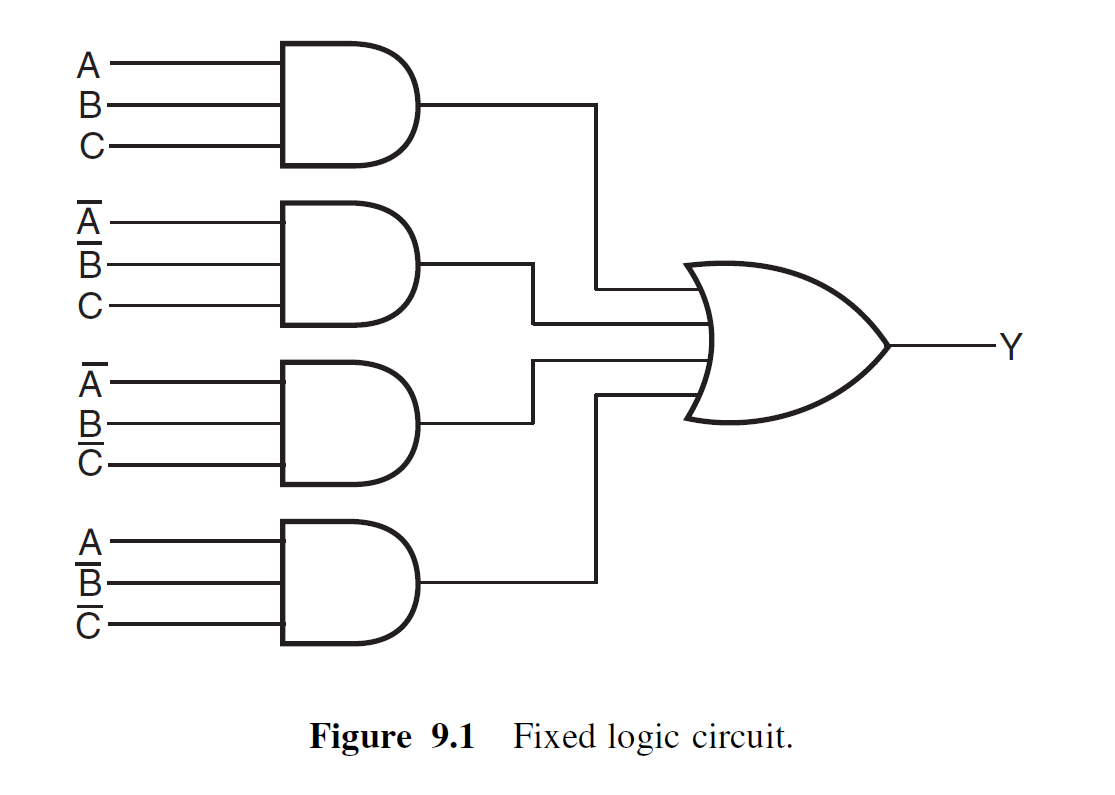

     Programmable logic device merupakan Perangkat logika yang dapat diprogram menawarkan kepada pengguna berbagai kapasitas logika dalam hal digital blok bangunan, yang dapat dikonfigurasikan oleh pengguna untuk melakukan fungsi yang diinginkan atau serangkaian fungsi. Konfigurasi ini dapat dimodifikasi atau diubah beberapa kali oleh pengguna dengan memprogram ulang alat. Gambar menunjukkan rangkaian logika sederhana yang terdiri dari empat gerbang AND dengan tiga input dan satu OR gerbang dengan 4 input. Rangkaian ini menghasilkan output yang merupakan jumlah output dari penambah penuh. Di sini, A dan B adalah dua bit yang akan ditambahkan, dan C adalah bit bawaan. Ini adalah perangkat logika tetap karena sirkuit tidak dapat diubah dari luar karena interkoneksi tetap antara berbagai blok bangunan.
     Gambar menunjukkan diagram logika perangkat sederhana yang dapat diprogram. Perangkat ini memiliki sebuah array dari empat gerbang AND dengan enam input  dan empat-input  gerbang OR pada output. Setiap gerbang AND dapat menangani tiga variabel dan dengan demikian dapat menghasilkan istilah produk dari tiga variabel. Tiga variabel (A, B dan C dalam hal ini) atau komplemennya dapat diprogram untuk ditampilkan di input dari salah satu dari empat gerbang AND melalui fusible link yang disebut antifus. Ini artinya masing-masing gerbang AND dapat menghasilkan istilah produk tiga variabel yang diinginkan. Dapat disebutkan di sini bahwa suatu antifuse melakukan fungsi yang berlawanan dengan yang dilakukan oleh sekering listrik konvensional. Sekring memiliki resistansi awal yang rendah dan secara permanen memutus jalur penghantar listrik ketika arus melalui itu melebihi nilai batas tertentu. Dalam kasus antifuse,resistensi awal sangat tinggi dan dirancang untuk membuat jalur penghantar listrik resistansi rendah ketika tegangan di atasnya melebihi level tertentu. Akibatnya, sirkuit ini dapat diprogram untuk menghasilkan tiga variabel jumlah-produk-fungsi Boolean memiliki empat minterm dengan mengaktifkan fusible yang diinginkan tautan. Misalnya, rangkaian dapat diprogram untuk menghasilkan jumlah output yang dihasilkan dari penambahan tiga bit (jumlah output dalam kasus penambah penuh) atau untuk menghasilkan perbedaan output dihasilkan dari pengurangan dua bit dengan pinjaman (perbedaan output dalam kasus penuh)
subtractor).
     Kita dapat memvisualisasikan bahwa rangkaian logika Gambar 9.2 memiliki array AND yang dapat diprogram pada input dan a diperbaiki OR gerbang di output. Kebetulan, ini adalah arsitektur perangkat logika terprogram yang disebut logika array yang dapat diprogram (PAL). Perangkat PAL praktis memiliki jumlah program yang jauh lebih besar AND gerbang dan memperbaiki OR gerbang untuk meningkatkan kapasitas logika dan kemampuan kinerja.

4. Rangkain Simulasi [KEMBALI]

Fixed Logic
Programmable Logic



5. Video Rangkain [KEMBALI]
6. Link Download [KEMBALI]

  • VIDEO

  • Rangkaian Programmable

  • Rangkaian Fixed Logic
