Laporan Akhir 1 Modul 3 Communication

[Kembali Ke Menu Sebelumnya]

DAFTAR ISI

1. Hardware
2. Rangkaian Simulasi
3. Flowchart
4. Listing Program
5. Analisa
6. Video
7. Link Download

1. Hardware [kembali]

Button

Led

Arduiono UNO

2. Rangkaian Simulasi [kembali]

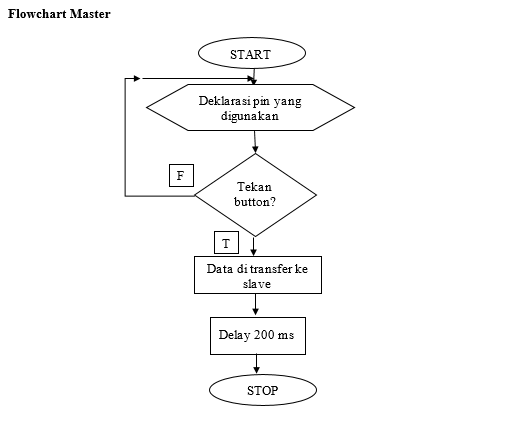

3. Flowchart [kembali]

4. Listing Program [kembali]

 //MASTER

#define button 2 //Deklarasi pin 2 untuk button

void setup()        //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(button, INPUT_PULLUP);

  Serial.begin(9600); //Set baud rate 9600

}

void loop()         //Semua kode dalam fungsi ini dieksekusi berulang

{

  int nilai = digitalRead(button);

  //Button ditekan

  if (nilai == 0)

  {

    Serial.print("1");

  }

  else

  {

    Serial.print("2");

  }

  delay(200);

}

//SLAVE

#define led 12 //Deklarasi pin 12 untuk LED

void setup()    //Semua kode dalam fungsi ini dieksekusi sekali

{

  pinMode(led, OUTPUT); //Deklarasi LED sebagai output

  Serial.begin(9600);           //Set baud rate 9600

}

void loop()                          //Semua program dalam fungsi ini dieksekusi berulang

{

  if (Serial.available() > 0)

  {

    int data = Serial.read();

    if (data == '1') //Jika data yang dikirimkan berlogika

    {

      digitalWrite(led, HIGH); //LED menyala

    }

    else

    {

      digitalWrite(led, LOW); //LED mati

    }

  }

}



5. Analisa [Kembali]

•  Bandingkan Kelebihan dan Kekurangan uart dengan i2c dan spi

       Jawab:
Dibandingkan dengan komunikasi i2c,dan spi,uart merupakan komunikasi asinkronus dimana komunikasi ini tidak memerlukan clock sedangkan pada i2c dan spi sinkrounus membutuhkan clock. Pada uart komunikasi uart bisa serial maupun paralel sedang kan pada komunikasi i2c dan spi cuma paralel saja

6. Video [kembali]

7. Link Download [kembali]

Download Video

Download HTML
