Laporan Akhir 2 Modul 2 Micro

[Kembali Ke Menu Sebelumnya]

DAFTAR ISI

1. Hardware
2. Rangkaian Simulasi
3. Flowchart
4. Listing Program
5. Analisa
6. Video
7. Link Download

1. Hardware [kembali]

Potensiometer

Motor DC

Arduiono UNO

2. Rangkaian Simulasi [kembali]

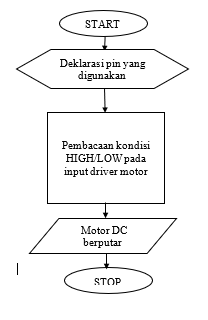

3. Flowchart [kembali]

4. Listing Program [kembali]

  byte port = A0; byte motor = 9;
int nilai;
int output;
void setup() {
 pinMode(motor, OUTPUT);
 Serial.begin(9600);
}

void loop() {
  nilai = analogRead(port);
  output = map(nilai, 0, 1023, 0, 255);
    analogWrite(motor, output);
     Serial.print("potensiometer: ");
     Serial.print(nilai);
     Serial.print("  ");
     Serial.print("output: ");
     Serial.print(output);
     delay(2);
}



5. Analisa [Kembali]

•  Analisa saat kita mengganti pin arduino byte motor =9 menjadi pin 4

       Jawab:
pada pin 9 arduino merupakan pin analog output yang menggunakan teknik modulasi PWM(merubah lebar pulsa tanpa mengganggu nilai amplitudo dan frekuensi),sedangkan pada pin 4 merupakan pin digital output yang hanya ada logika 1 dan 0.Jadi jika kita ganti ke pin 4 maka motor tidak akan berputar jika kita beri input logika 0 sedangkan jika diberi logika 1 maka motor akan berputar dengan kecepatan konstan. Apabila  dihubungkan ke pin 9 kecepatan motor nya dapat berubah-ubah.

6. Video [kembali]

7. Link Download [kembali]

Download Video

Download HTML
